Sekční průmyslová vrata TTM

Sendvičový panel

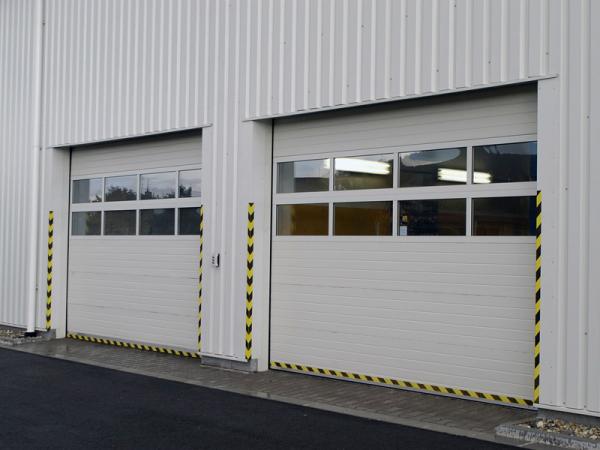

Vrata jsou složena z horizontálních nad sebou řazených sendvičových panelů s polyuretanovou výplní o tloušťce 40 mm, která je z obou stran opláštěna žárově zinkovaným ocelovým plechem. Povrch panelu je lakován v libovolném barevném odstínu, případně odstíny RAL. Uvnitř sekce je zapěněn výztužný ocelový pás pro spolehlivé uchycení otočných závěsů s pojezdovými koly. Tato konstrukce sendvičového panelu zajišťuje jeho maximální tuhost a vynikající tepelně izolační vlastnosti včetně oddělení tepelných mostů. Spodní a horní hrany vrat jsou opatřeny speciálním hliníkovým profilem, do kterého jsou zasunuty gumové těsnící lišty.

Hliníkový panel

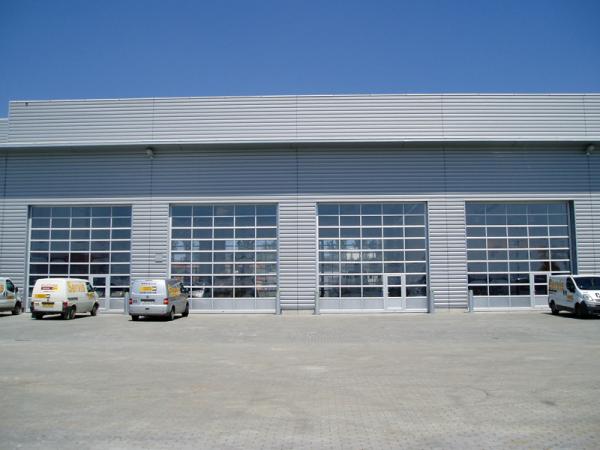

Panel (sekce) je tvořen taženým hliníkovým profilem,ze kterého je vytvořen rám. Takto vzniklý rám je prosklen akrylátovým jednoduchým příp. dvojitým sklem nebo vyplněn izolačními neprůhlednými deskami. Základní odstín je přírodní ELOX, na přání barevný odstín dle zadání.

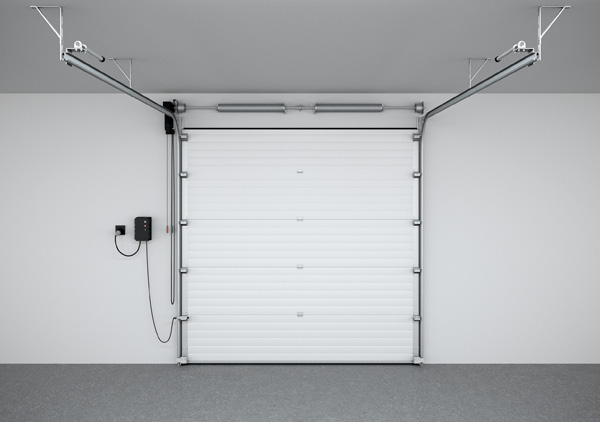

Kování vrat je shodné pro oba typy panelů. Sestává z pojezdových drah, které jsou upevněny ke svislému ostění pomocí speciálního ocelového úhlového profilu se svislým gumovým těsněním. Spodní a horní pryžové těsnění vrat je zasunuto do speciálních hliníkových profilů. V krajních otočných seřiditelných závěsech jsou uchycena ložisková pojezdová kolečka, jezdící ve speciálním profilu pojezdových drah.Všechny ocelové díly kování jsou žárově zinkovány. Rovnovážnou polohu vrat zajišťují vinuté torzní pružiny, jejichž točivý moment přenáší torzní hřídel uložený v konzolách s ložisky přes navíjecí bubny a ocelová lana na úchyty spodní sekce. Tak je zajištěno snadné zvedání vrat i bez motorového pohonu. Ve spodní sekci je zabudováno robustní madlo pro ruční manipulaci s vraty.

Automatický pohyb vrat může zajišťovat el. průmyslový pohon 22O V nebo 380 V ovládaný různým způsobem (tlačítko, klíčový spínač, dálkové ovládání atd.).

Bezpečnost provozu:

• Pro dodržení provozní bezpečnosti jso u vrata doplněna pojistkami přetržení lan a přetržení pružin.

Technické údaje:

• výplň bezfreonový polyuretan 40 mm
• koeficient prostupnosti tepla K= 0,41W/m2K
• zvukově izolační schopnost tř. 1: Rw= 26dB
• samozhášecí schopnost tř. B2
• vysoká odolnost proti povětrnostním vlivům

Standartní barva:

• sendvičový panel: bílá RAL 9010, na přání libovolný odstín RAL
• hliníkový panel: přírodní ELOX, na přání libovolný odstín RAL

Prosklení:

• Do sendvičových sekcí je možné na přání zabudovat oválné nebo obdélníkové průhledy.

Vstupní dveře:

• na přání lze zabudovat vstupní dvířka přímo do vrat (dvířka lze doplnit samočinným zavíračem a zámkem)

Přednosti vrat:

• libovolný rozměr vrat bez příplatku
• maximální životnost vrat
• jakýkoliv barevný odstín
• vysoké tepelně izolační vlastnosti
• bezpečnost provozu dle norem EU
