TECHNICKÉ PODKLADY

Sekční vrata

PŘEDPOKLADY

• hotový začištěný stavební otvor, popř. hotová nosná konstrukce (zesílení obvodu otvoru)
• dokončená rovná podlaha
• přívod el. energie do zásuvky 230V, 50Hz, 6A
• rovinnost stěn a podlahy

ZPŮSOB OSAZENÍ VÝROBKU

• pomocí hmoždinek a vrutů do zdiva nebo konstrukce zesilující obvod otvoru
• vlastní uchycení pohonu a vodicích prvků je vhodné předem konzultovat s dodavatelem

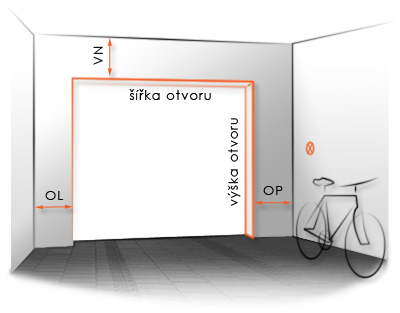

OL

OSTĚNÍ LEVÉ min. -100 mm

OP

OSTĚNÍ PRAVÉ min. - 100 mm

VN

VÝŠKA NADPRAŽÍ - standart (ideální funkce vrat) 220-260 mm, min. výška nadpraží 60 mm po konzultaci

HG

HLOUBKA GARÁŽE - výška otvoru + 1000mm

Vrata odsuvná do strany

PŘEDPOKLADY

• hotový začištěný stavební otvor, popř. hotová nosná konstrukce (zesílení obvodu otvoru)
• dokončená rovná podlaha, spád v dráze posuvu vrat maximálně 0,5 cm/bm
• přívod el. energie do zásuvky 230V, 50Hz, 6A
• rovinnost stěn a podlahy

ZPŮSOB OSAZENÍ VÝROBKU

• pomocí hmoždinek a vrutů do zdiva nebo konstrukce zesilující obvod otvoru
• vlastní uchycení pohonu a vodicích prvků je vhodné předem konzultovat s dodavatelem

SŠ

STAVEBNÍ ŠÍŘKA

SV

STAVEBNÍ VÝŠKA

OL

OSTĚNÍ LEVÉ min.- 80 mm

OP

OSTĚNÍ PRAVÉ min.- 80 mm

R

RADIUS (90 - 180°

VN

VÝŠKA NADPRAŽÍ min. - 90 mm

HG

HLOUBKA GARÁŽE

Křídlová garážová vrata

PŘEDPOKLADY

• hotový začištěný stavební otvor, popř. hotová nosná konstrukce (zesílení obvodu otvoru)
• dokončená rovná podlaha, spád v dráze posuvu vrat maximálně 0,5 cm/bm
• přívod el. energie do zásuvky 230V, 50Hz, 6A
• rovinnost stěn a podlahy

ZPŮSOB OSAZENÍ VÝROBKU

• pomocí hmoždinek a vrutů do zdiva nebo konstrukce zesilující obvod otvoru
• vlastní uchycení pohonu a vodicích prvků je vhodné předem konzultovat s dodavatelem

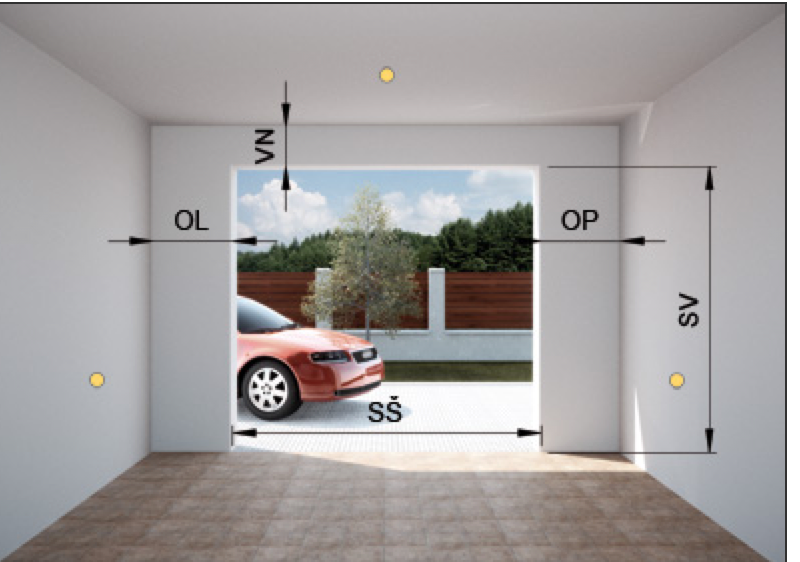

SŠ

STAVEBNÍ ŠÍŘKA

SV

STAVEBNÍ VÝŠKA

OL

OSTĚNÍ LEVÉ min.- 80 mm

OP

OSTĚNÍ PRAVÉ min.- 80 mm

VN

VÝŠKA NADPRAŽÍ min. - 90 mm

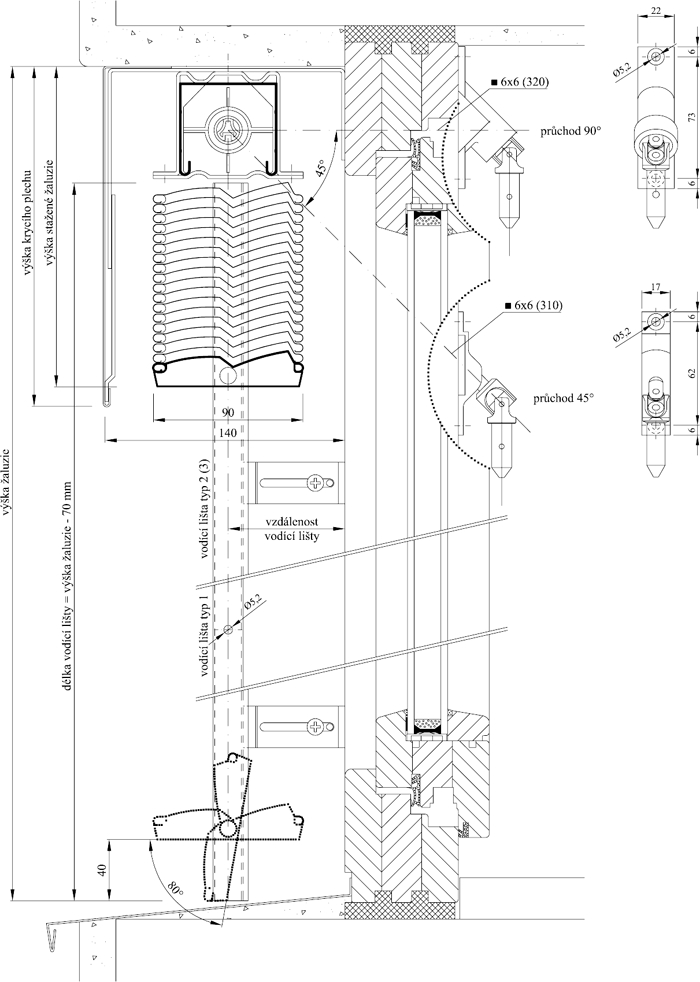

Horizontální žaluzie

Výsuvná zábrana Stoppy

Posuvná brána - nákres použitých typů kabelů

Příčný řez posuvnou branou ( kolejnice typu "V")
